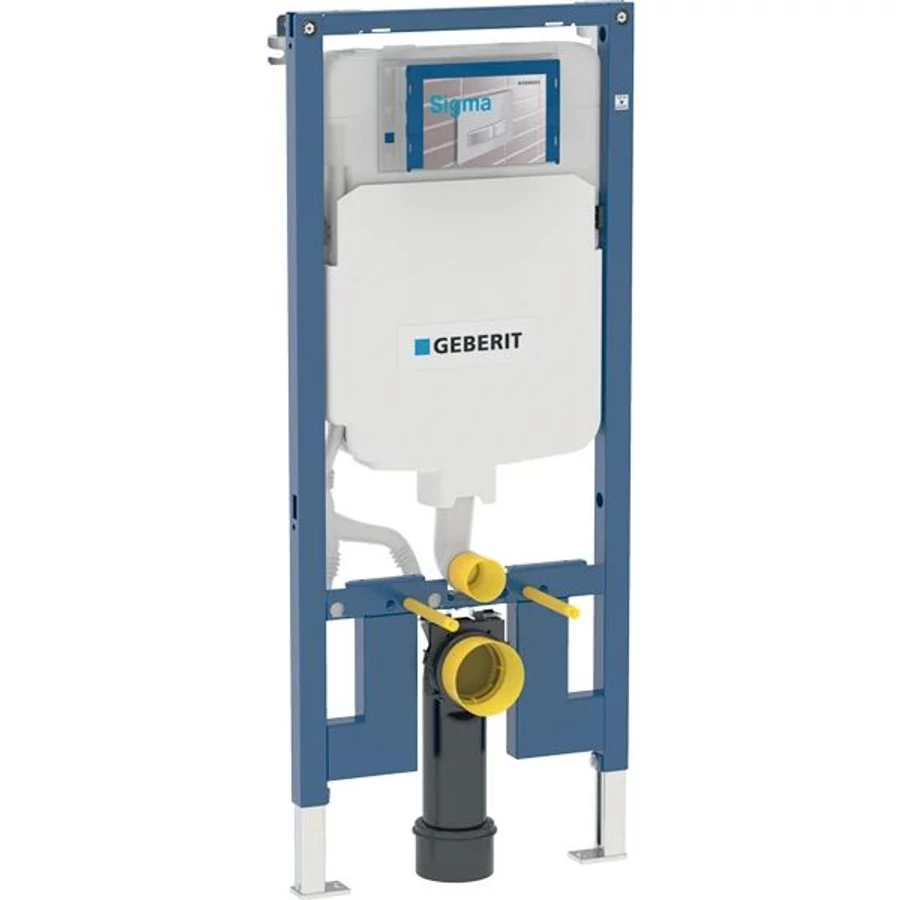

Leírás és Paraméterek
Alkalmazási célok:
Szárazépítéshez
Parapet vagy teljes belmagasságú előtétfalakba történő beépítéshez.
Teljes belmagasságú szerelőfalakba történő beépítésre.
EN 33:2011 szerinti csatlakozóméretű fali WC-khez.
Fali WC-khez max. 70 cm megnövelt hosszall
0–20 cm vastag padlószerkezetekhez.
Tulajdonságok:
2016-os gyártási sorozat.
Porszórt önhordó keret.
A szerelőelem 9 mm-es furatokkal van ellátva faszerkezethez történő
rögzítéshez.
A keret kis alátámasztási felületű WC-kerámiákhoz alkalmas
(nyomásálló falburkolat esetén).
Horganyzott láb.
Fokozat nélkül állítható magasságú lábazat.
Pozíciómegtartó lábrögzítés.
A rögzítő talp illeszthető UW50 U-alakú profilba és Geberit Duofix
rendszersínbe.
A csatlakozókönyök szerszám nélkül felszerelhető különböző
mélységekben.
A csatlakozókönyök elől síkba süllyesztett pozícióban függőlegesen
felszerelhető.
Meghosszabbított csatlakozókönyök, padlóhoz való összekötéshez.
A csatlakozókönyök rögzítése hangszigetelt.
Falsík alatti öblítőtartály elölről történő működtetéssel.
Páralecsapódás ellen szigetelt, falsík alatti öblítőtartály.
Gyári beállítás esetén azonnali utánöblítés lehetséges.
A falsík alatti öblítőtartályon a szerelési és szerviz munkálatok
szerszám nélkül elvégezhetők.
Bal felső vízcsatlakozás.
A szerviznyílás építési törmelék elleni védőfedele véd a nedvessétől
és a szennyeződéstől.
A csempézősablon méretre vágható, a síkba ágyazott
működtetőlapokhoz igazodva.
Geberit AquaClean higiéniai berendezés vízcsatlakozásához
védőcsővel felszerelve.
Rögzítési lehetőség elektromos csatlakozás számára.
Műszaki adatok:
Víznyomás 0.1-10 bar.
Maximális vízhőmérséklet 25 °C.
Öblítővíz-mennyiség gyári beállítása 6 és 3 l.
Nagy öblítővíz-mennyiség beállítási tartománya 4.5 / 6 / 7.5 l.
Kis öblítővíz-mennyiség beállítási tartománya 3-4 l.
Vízcsatlakozás R 1/2”, MF kompatibilis, beépített sarokszeleppel és
kézikerékkel.
Csempézősablon.
2 rögzítőfül.
Csatlakozókészlet WC-hez, ø 90 mm.
90°-os PE-HD csatlakozókönyök, ø 90 mm.
PE-HD adapter, ø 90/110 mm.
